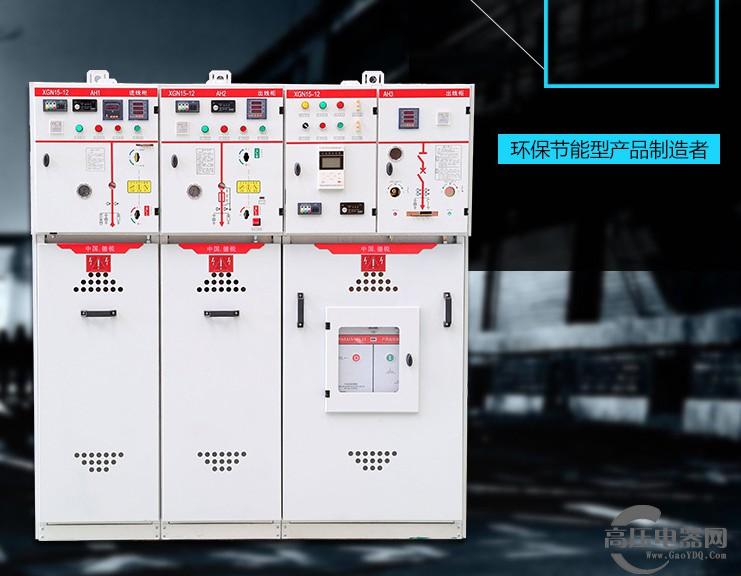

XGN15-40.5 半封闭六氟化硫环网

一、详细描述:
XGN15-40.5型环网柜(半封闭六氟化硫环网),是新一代以六氟化硫负荷开关作为开关而整柜采用空气绝缘的、适用于二次配电自动化、既紧凑又可扩充的金属封闭开关设备、小型化、参数全、底价位、少维护等特点。该产品句有“合-分-接地”三工位灭弧室,配带“五防”功能(防止误入带电隔;防止误分合主开关;防止带电挂接地线;防止接地开关在接地位置送电),联锁可靠,断口绝缘强度高,大爬距设计,出线端均用压罩保护,特殊的动密封和固定密封设计,加上先进的技术性能及轻便灵活的装配方案,可以完全满足市场不断变化的要求,是装备城市电网的新一代高压开关设备。
二、正常使用条件
1.海拔高度呈1000m,(如有特殊要求可在订货时注明)
2.环境温度:一25℃~+40℃:
3.1}相对温度平均值不超过95%:月相对湿度平均值不超过90%;
4.抗震能力:8度;
5.无剧烈震动和冲击以及火灾、化学腐蚀、爆炸危险的场所。

三、技术条件
1、范围
本技术条件适用于XGN15-40.5(C)/T630-20、XGN15-40.5(F)/T63-31.5型交流高压六氟化硫环网开关设备(以下简称“环网柜”),规定了该产品的额定参数、技术特性、型式试验项目和方法以及标志、包装、运输、储存等要求。
环网柜用于额定电压40.5kV及以下环网供电或双幅射供电系统中,也可用于终端供电,装入箱式变电站,作为电能的控制和保护。产品性能符合GB3906《3~35kV交流金属封闭开关设备》、IEC298的规定。
环网柜主要元件为六氟化硫负荷开关及与高压限流式熔断器组合,属可扩展式结构,具有齐全的一次方案,能完全满足各种接线要求。
2、柜体采用2mm厚数铝锌板铆接成型。柜后有二处压力释放孔,其一是针对电缆室,另一个则针对负荷开关/母线室。该结构能够限度地保障人身安全和设备运行的可能,防护等级达IP3X,并具可靠的机械联锁和防误操作功能。
3、本产品具有体积小、重量轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等显著的特点。
4. 额定参数见下表

序号

名称

单位

参数

1

额定电压

KV

40.5

2

额定电流

A

630

3

额定频率

Hz

50

4

额定短路关合电流

KA

50

5

额定短时耐受电流

KA

20

6

额定短时持续时间

S

3

7

接地回路额定短时耐受电流

KA/S

20

8

1min工频耐受电压,对地,相间/隔离断口(有效值)

KV

95/110

9

雷电冲击耐受电压,对地,相间/隔离断口(峰值)

KV

185/215

四、结构
4.1 外壳
环网柜的外壳由基本骨架、顶板、面板、侧板等组成封闭结构,面板及侧板由钢板制造。
4.2   布局
环网柜顶部为母线室,母线室前面为仪表室,采用钢板或绝缘板隔开。柜上部为负荷开关室,中下部为电缆出线和其它电器元件室。
4.3   主要元件
环网柜的主要元件有负荷开关、接地开关、熔断器、避雷器和高压带电显示器等。
4.4   仪表室
仪表室内可安装电压表、电流表、转换开关、继电器指示灯及操作元件。在仪表室底板上可装设二次回路的端子排及保护熔断器等。
4.5   机械联锁
环网柜内的负荷开关、接地开关、门板、它们之间操作关系如下:
a负荷开关合闸时,接地开关无法合闸,前下门无法打开。
b负荷开关分闸时,接地开关可以分合闸,当接地开关处于合闸时,前下门板可以打开。
c前下门关闭后接地开关才能分闸
d接地开关分闸时,负荷开关可以分合闸,前下门板无法打开。
f电缆进线柜中,在进线有电时,无论负荷开关处于合闸或者分闸,前下门均由电磁锁控制而无法打开。
、售后服务
为了真正实现“为用户服务,对用户负责,让用户满意”的宗旨,公司承诺以下售后服务措施:
1、保证为用户提供良好的售前、售后服务,为用户在定购前介绍产品性能及使用要求,提供有关资料,当好用户参谋。
2、应用户需求进行技术培训,对用户进行质量跟踪、用户访问,及时根据用户需求改进产品性能,不断提高产品质量。
3、接到用户要求解决产品在使用中出现问题的通知后,我公司在4小时内作出答复,我公司办事处的技术人员完全有能力在12小时到达,需现场解决的,本公司派出技术服务人员承诺及时到达故障现场处理故障,并做到质量问题不解决,服务人员不撤离。
4、重点工程配套的设备和产品,保证按合同要求交货,对需要技术服务的将派专业技术服务人员参加开箱验收和指导安装、调试工作,直到设备正常运转。
