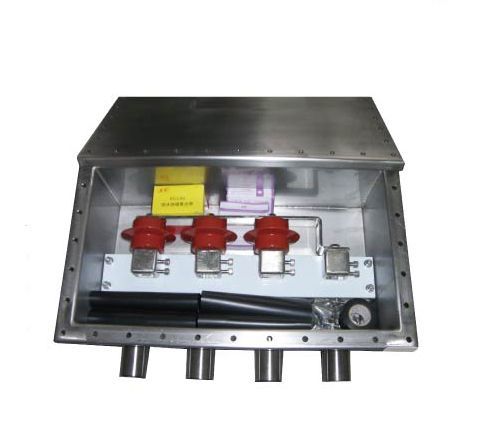

一、产品概述
直接接地箱（挂壁式|\地埋式）用于三相110kv交联聚录乙烯绝缘电缆金属保护层，直接接地使用，使电缆正常工作时金属护层有效可靠接地。
二、产品特点
本产品箱体采用高强度不锈钢板制成，机械强度高，密封性能好，且具有良好的阻燃性；其内部接线板采用紫铜排经镀锡处理，导电性能良好；适用于35KV~220KV的线路上使用，具有优良的电压——电流特性曲线，保护性能良好。
一、直接接地箱性能指标：
试验项目 | 技术要求 |
直流耐压试验 | 25KV1min不闪烁，不击穿 |
冲击电压试验 | 峰值40KV正负极性各1次不闪烁不击穿 |
连接排与外壳间绝缘电阻试验 | 不小于20MΩ |
连接排接触电阻试验 | 不大于20μΩ |
气密性试验 | 0.2MPa不渗漏 |
二、直接接地箱规格型号：
名称 | 型号 | 外形尺寸 长×宽×高 mm | 安装孔位置尺寸 长×宽 mm | 适用截面 mm²; | 备注 |
接地箱 | ZJD | 500×340×150 | 360×300-φ15 | 50-240 | 挂壁式 |
接地箱 | DJD | 300×340×150 | 360×300-φ15 | 50-240 | 埋地式 |
