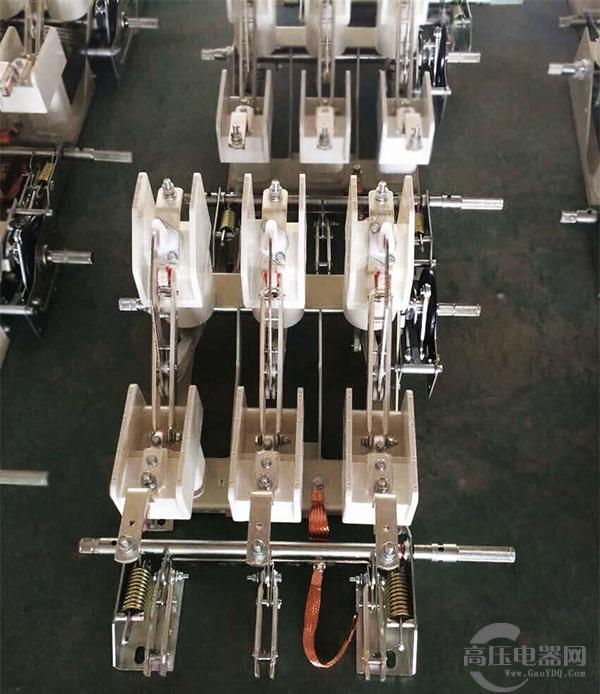

FN18-12系列户内高压负荷开关,具有设计先进、操作简便、结构紧凑、体积小、功能全、重量轻、
分合速度快、可靠性高等优点。适用于交流50Hz,额定电压12KV、额定电流630A及三相配电系统中,
特别适用于城网建设改造工程,高层建筑,公共设施的环网供电,是箱式变电站、变压器保护的理想产品。
序号 | 项目 | 电位 | FN18-12D/630 | FN18-12DR/100-31.5 |
1 | 额定电压 | KV | 12 | |
2 | 额定频率 | Hz | 50 | |
3 | 额定电流 | A | 630 | 100 |
4 | 1min工频耐受电压 | kv | 对地及相间42;隔离断口48 | |
雷电冲击耐受电压 | 对地及相间75;隔离断口85 | |||
5 | 相间距离 | mm | 170 | |
6 | 额定动稳定电流 | KA | 50 | |
7 | 额定热稳定电流 | KA/S | 20/2 | |
8 | 额定电缆充电电流 | A | 10 | |
9 | 额定转移电流 | 1600 | ||
10 | 开断空载变压器容量 | KVA | 1250 | |
11 | 额定短路开断电流(熔断值) | KA | 31.5-50 | |
12 | 额定短路关合电流(峰值) | 50 | ||
13 | 额定有功负载开断电流 | 630 | ||
14 | 接地开关额定热稳定电流 | KA/S | 16/2 | |
15 | 额定有功负载电流开断次数 | 100 | ||
16 | 机械寿命 | 2000 |

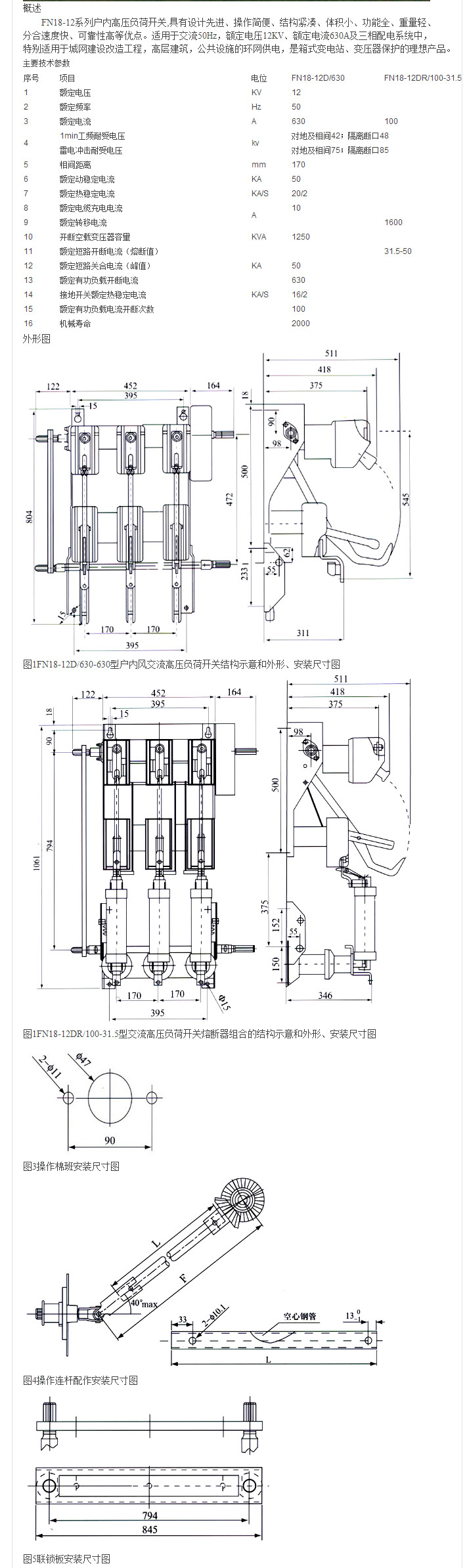

外形图 |

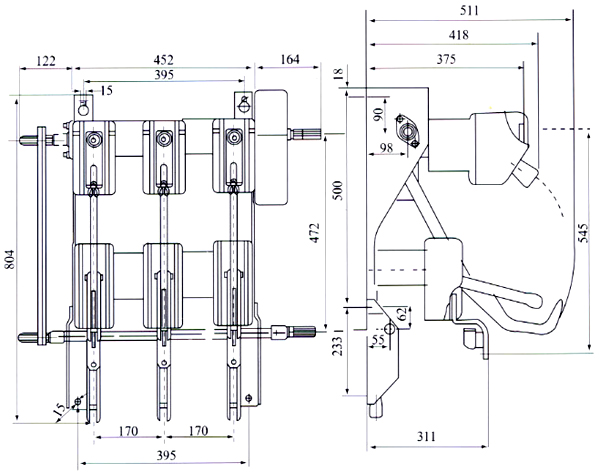

图1FN18-12D/630-630型户内风交流高压负荷开关结构示意和外形、安装尺寸图 |

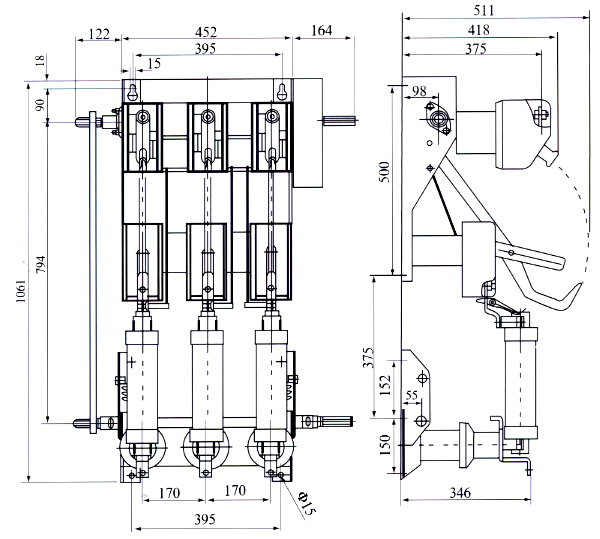

图1FN18-12DR/100-31.5型交流高压负荷开关熔断器组合的结构示意和外形、安装尺寸图 |
图3操作棉班安装尺寸图 |

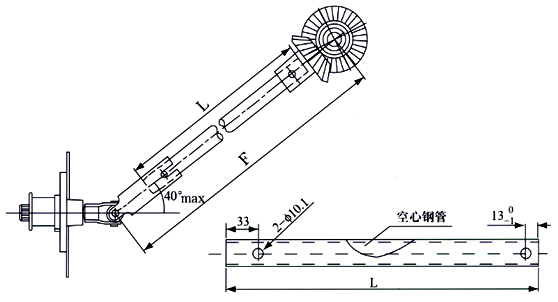

图4操作连杆配作安装尺寸图 |

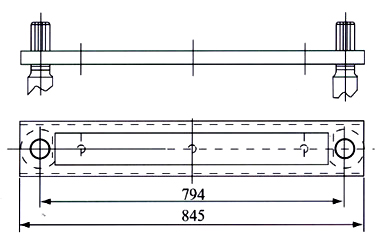

图5联锁板安装尺寸图 |
