一、概述
FN3-12(R)型户内交流高压负荷开关系三相交流的高压开关设备,用于额定电压为的电力系统中,作为正常情况下分,合电路之用。负荷开关带有R型高压熔断器,可开断短路电流,作为过载与短路之用。
二、结构简介
负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成。底架由钢板焊接而成,并装有传动机构。闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头。灭弧装置与装置及喷嘴构成。在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作。
三、额定电压(KV)
额定开断电流(KA) | 额定短时耐受电流(KA) | 重量(KG) | |
cosφ=0.17 | |||
400 | 1.45 | 8.5 | 50 |

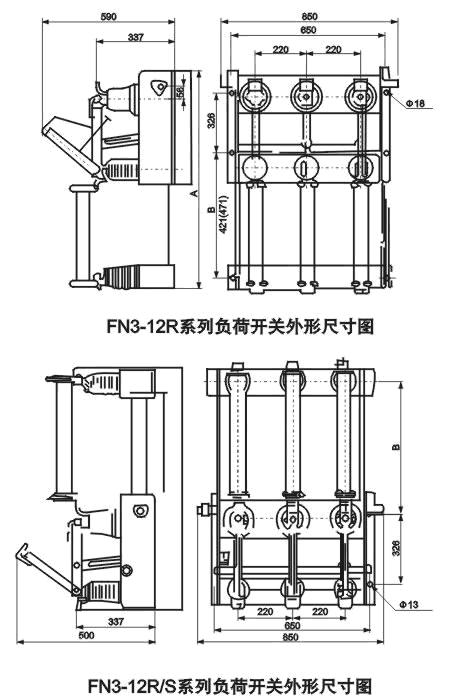

四、外形安装尺寸
