FZW□-40.5/1250-25型户外高压隔离真空负荷开关中(以下简称负荷开关)是由我公司研制开发、并由我公司首家生产的新一代高压电器产品，经严格的型式试验和长期试动行考核，各项技术性能指标全部达到GB3804和IE标准，适用于额定电压40.5kV，额定频率50Hz的供电网络中，可开断负荷电流，亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能、适用于域网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大,安全可靠,电寿命长,可频繁操作,少维护等优点.

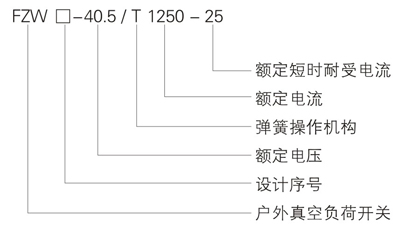

型号及其含义

使用环境条件

1.海拔高度：不超过2000m； 2.周围空气温度：上限+40℃,下限-30℃； 3.风速不超过35m/s； 4.相对温度：日平均不大于95％，月平均不大于90％； 5.无经常性的剧烈振动。

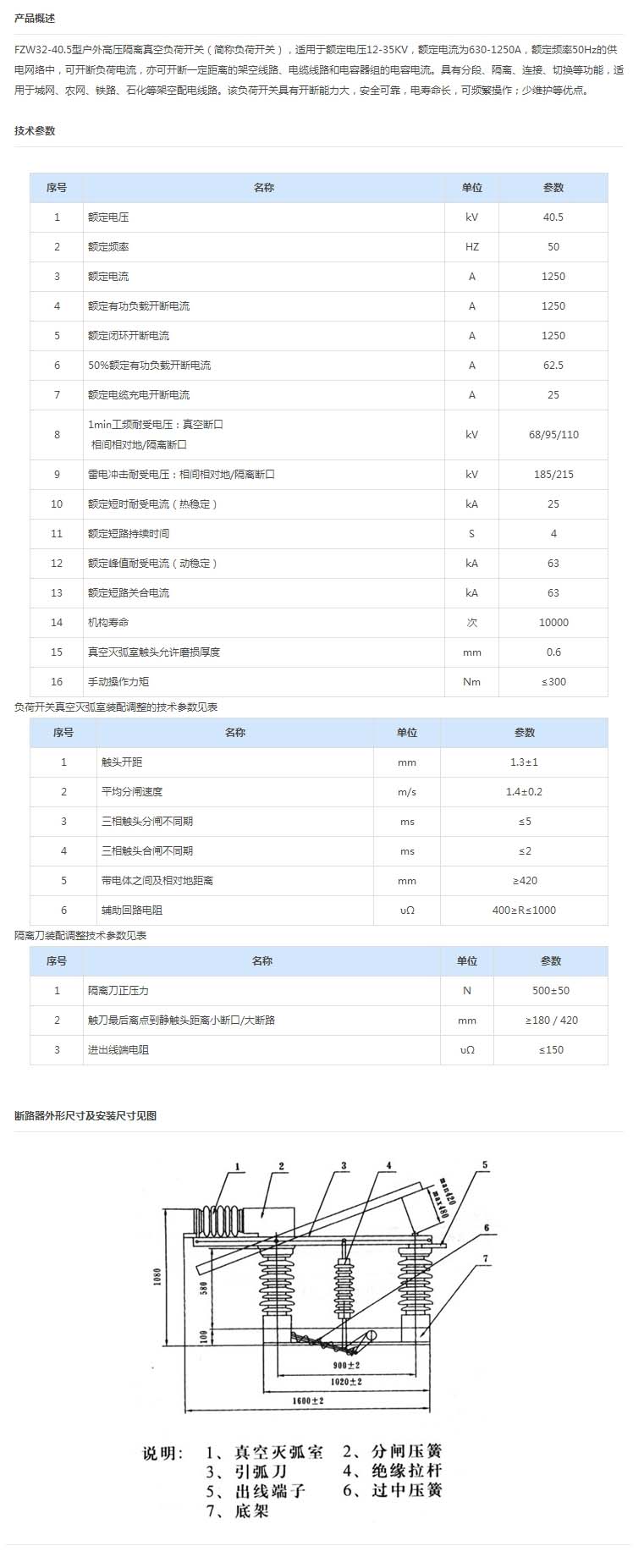

技术参数

结构尺寸

2、安装后，用电动操作机构对开关进行分合闸操作，操作20次以上，分闸时不能出现分闸不到位现象，隔离断口大于420mm，引弧拉杆完全脱离静端触头，不带任何连接物。

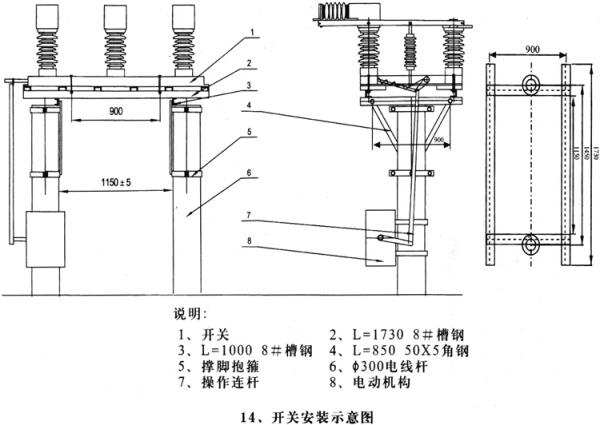

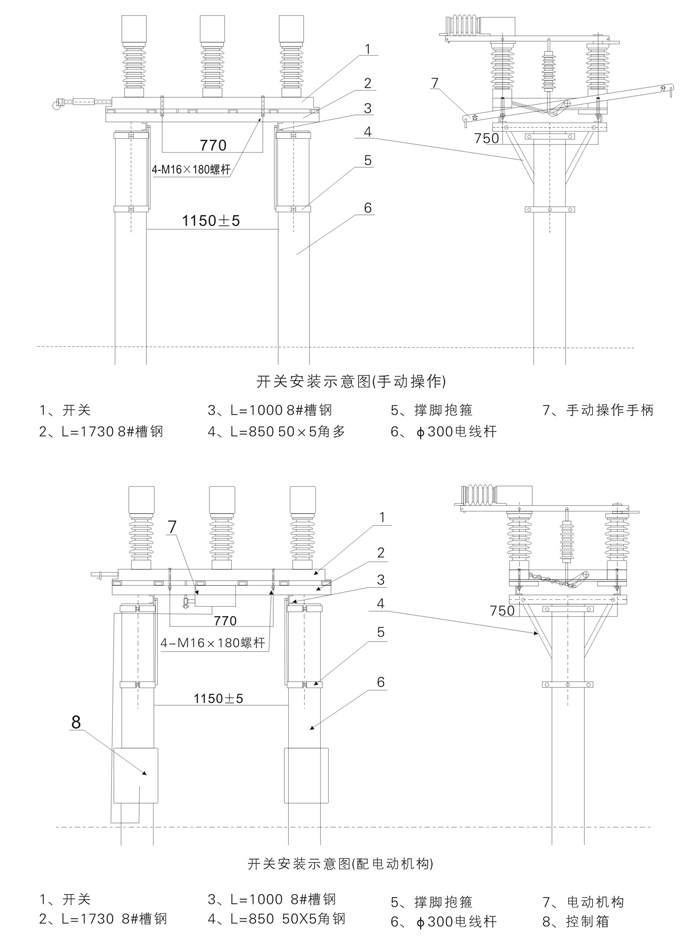

开关安装示意图

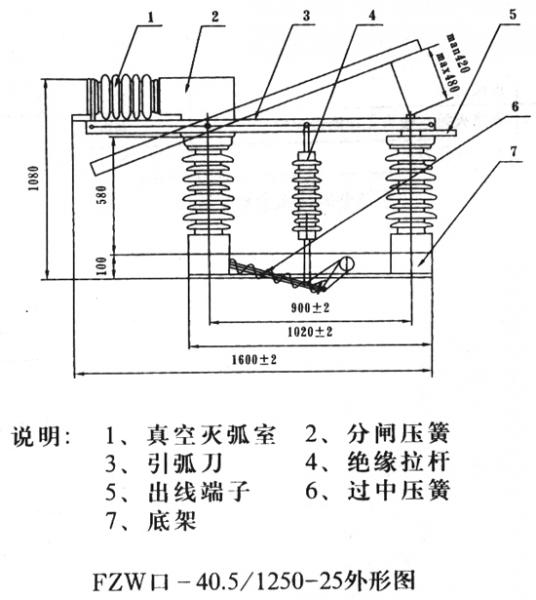

基本结构图
　　本负荷开关是三相联动结构，主要由框架（7），真空灭弧室组件（1）、出线端子（5），以及过中弹簧机构（6）组成，隔离刀、真空灭弧室通过绝缘子固定于框架上，过中弹簧装于框架上。


调试、检修
1、每台负荷开关出厂前均已调试好，用户在安装前原则上不再进行调试；
2、三相隔离刀分合闸不同期可调节绝缘杆长度来调整；
3、调节合分闸缓冲垫片的数量来限制隔离刀的起止点位置；
4、改变分闸弹簧的松紧可调节真空灭弧室、隔离刀的触头弹簧的长度差来调整其触头压力。
5、隔离刀开距调整；
   调节拉杆的长度可改变隔离刀的开距，确保隔离刀开距不少于420mm。
隔离刀装配调整技术参数见表

维修、检修
产品在使用超出表中任一项规定时，应进行检查维护

*可根据实际运行状况延长至36个月
 维护内容：检验调整分、合闸位置、速度、行程等、检查坚固螺钉、螺母、机构传动部位，清洁绝缘表面。

运输、验收、保管
1、运输：装箱的负荷开关在运输与装卸时不准翻动、倒置，不准强烈震动。
2、验收：（1）小心取出负荷开关，不使绝缘件受伤。
　　　　（2）检查负荷开关的铭牌数据，产品合格证是否与型号相符，并根据装箱查文件是否遗漏。
3、保管：（1）负荷开关如需存放，应放置在户内干燥通风处保管，储存期十年。
　　　　（2）运动磨擦部件涂中性凡士林。

随机文件
1、产品检验合格证    2、装箱单　　3、安装说明书

订货须知
订货时须注明：1、产品型号、名称、规格、数量
　　　　　　 2、备件的名称、规格及数量等
　　　　　　 3、运方控制或遥控
　　　　　　 4、安装方式
　　　　　　 5、操作方式

注意*
1、在运输或吊装本产品时，决不允许外力作用在进出线端支柱绝缘瓷柱上，否则将会使绝缘瓷柱断烈，导致产品不能再使用。在运输中，绝不允许有强烈震动或翻滚现象应注意在安装中要对开关进行有效接地。

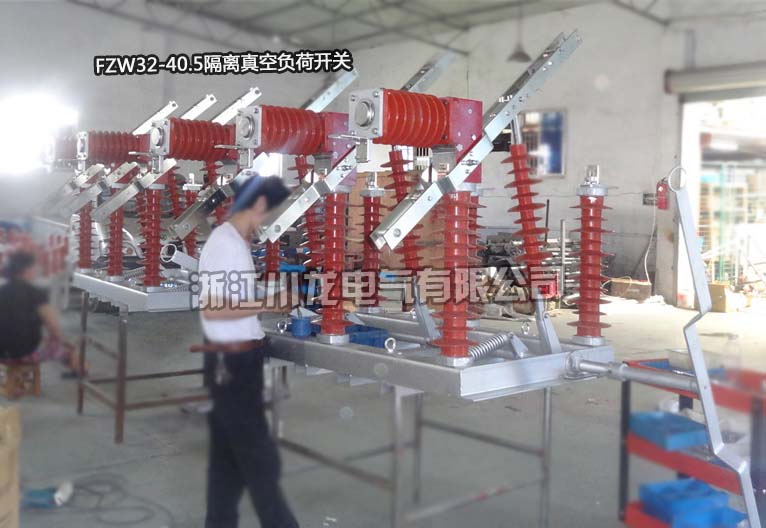

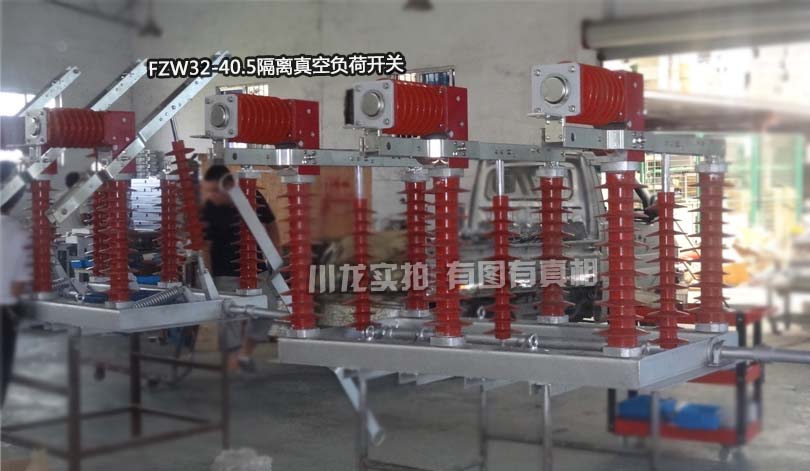

产品实拍
