产品说明

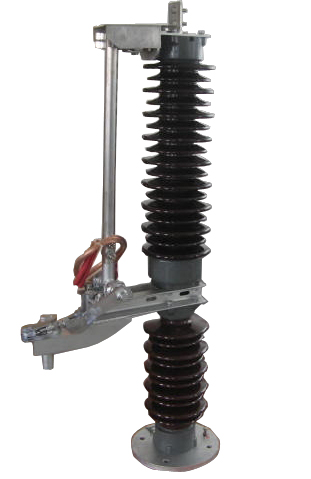

GW8型中性点隔离开关系单相交流50Hz高压开关设备，额定电流：630A、1250A。在有电压无负载的情况下，作分、合变压器中性点接地线路之用。也供铁道自动闭塞信事情装置时使用。并可单级使用。其中防污型的隔离开关可以满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。

   本产品分为普通型和防污型（W）两种;

   本产品所配用的操作机构为:CS8-5型手动操动机构或CX6型电动机操动机构;CS17-G型手动操动机构或CJ2、CJ5、CJ6、CJ12型电动机操动机构。

◆使用环境

 海拔高度不超过1000m（可提供特殊要求）；

 周围空气温度：上限+40℃下限-25℃；

 风压不超过700Pa(相当于风速34m/s)；

 地震烈度不超过8度；

 覆冰厚度10mm；

 空气污秽程度：0级(普通级)、II、III(耐污型)。

   本系列隔离开关满足GB1985-89《交流高压隔离开关》IEC129（1984）《交流隔离开关接地开关》和IEC694（1980）《高压开关设备和控制设备共用条款》规定的各项要求.

◆主要技术参数

◆原理与结构

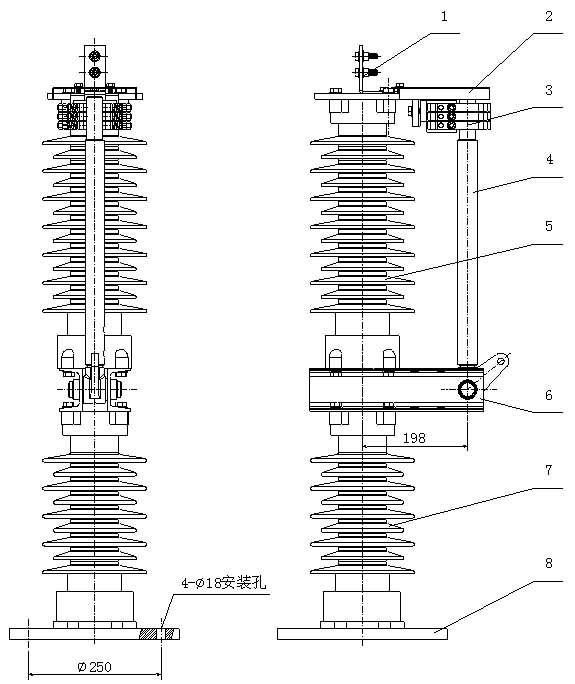

本隔离开关（外形见图1）由底座，支柱绝缘子和导电部分组成，在绝缘支柱的上方装有静触头和联接母线的接线板，在支柱绝缘子和绝缘支柱之间有底座、动触头、操作拐臂、操作绝缘子，操作机构通过连杆、操作绝缘子、操作拐臂与动触头相连。
