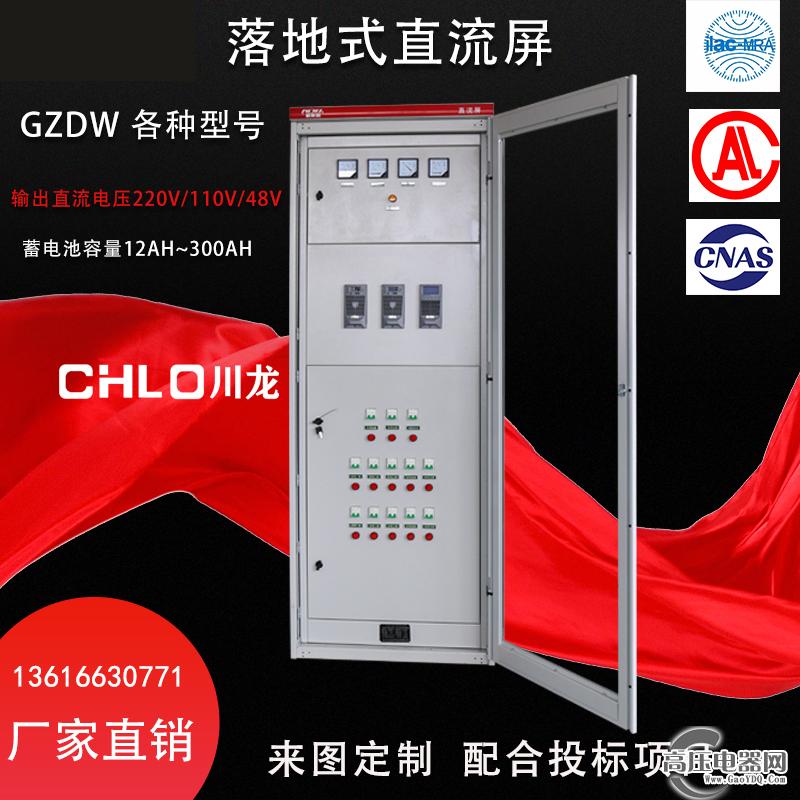

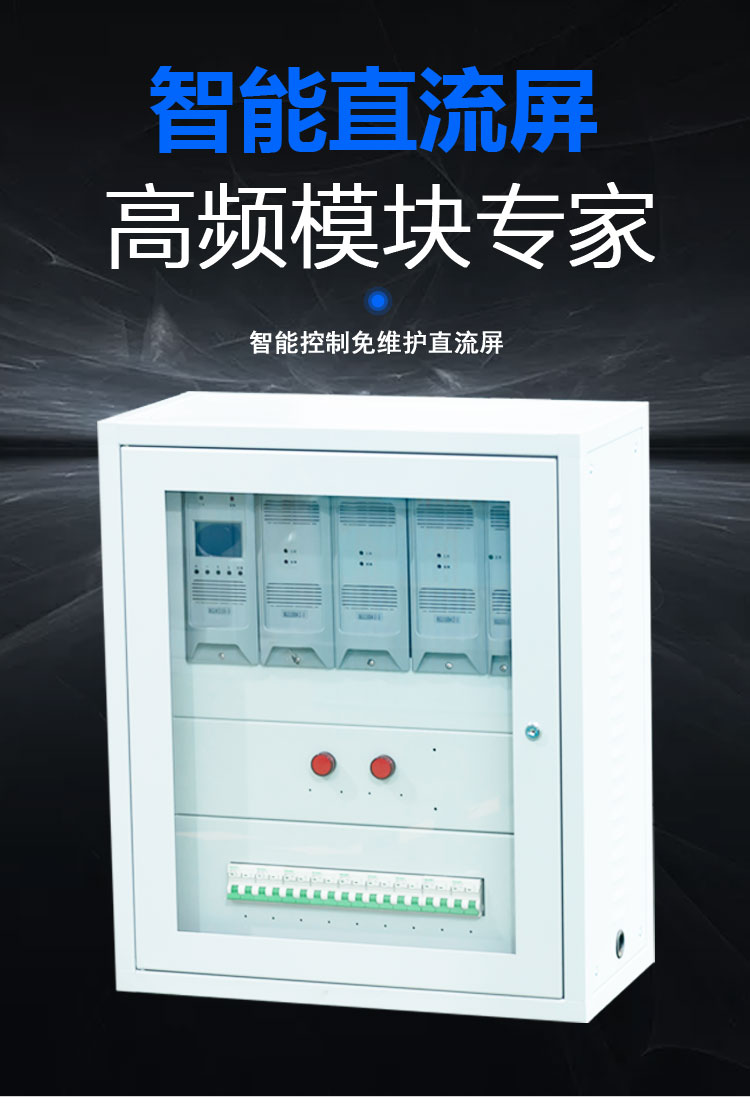

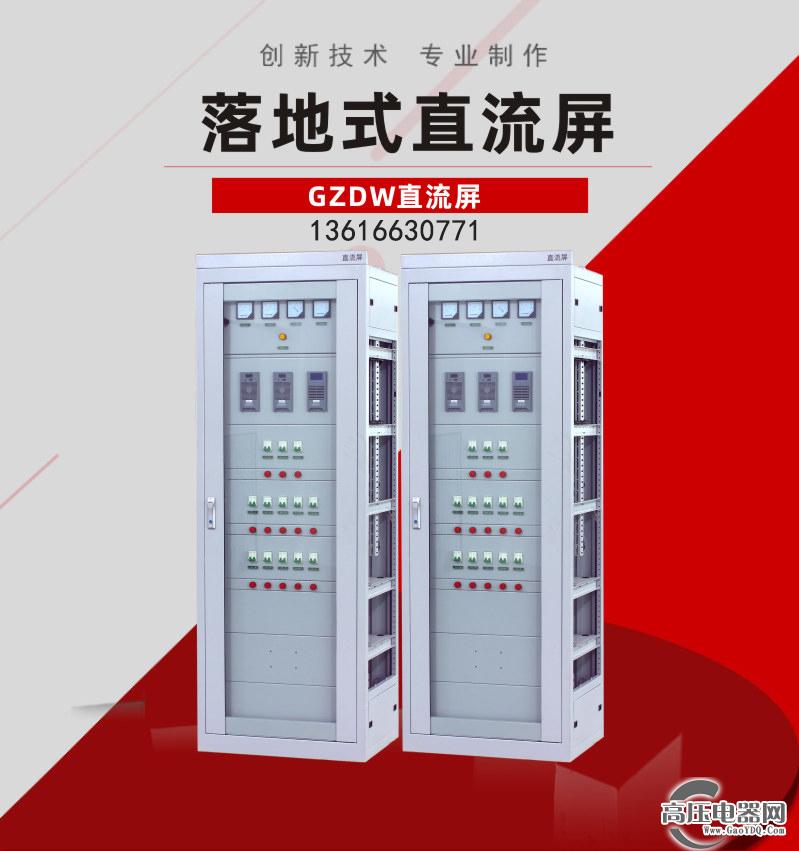

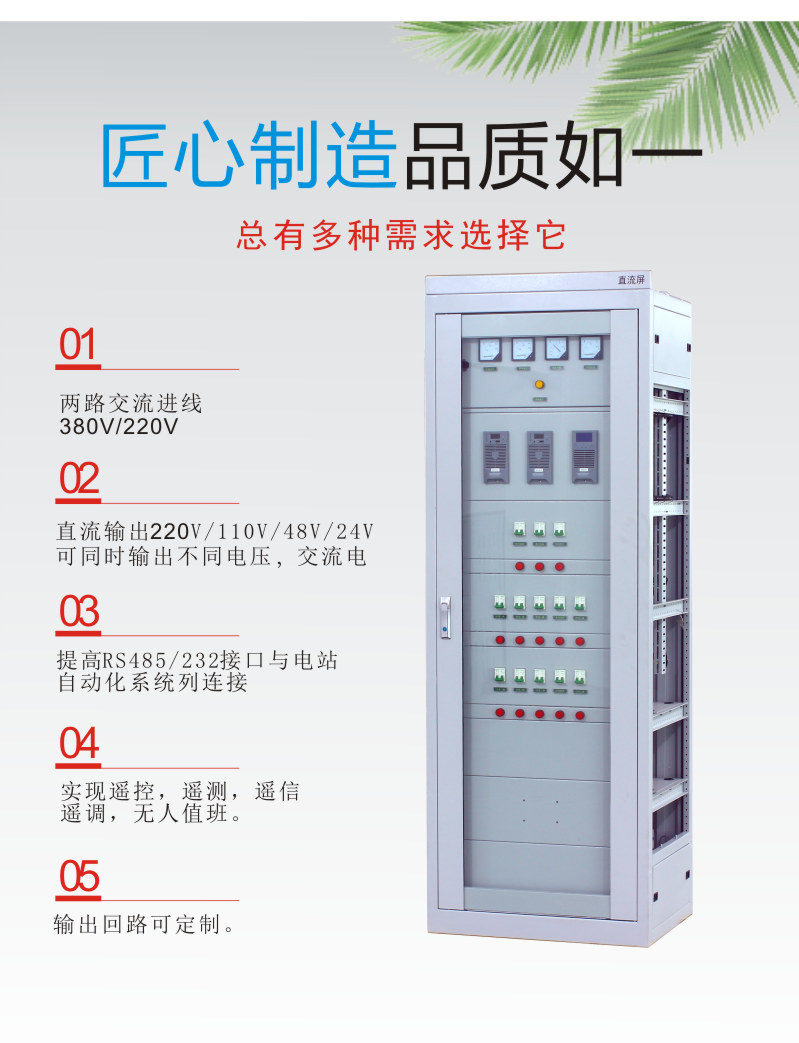

直流屏有落地分布式直流屏和壁挂式直流电源屏，具有高可靠性、高智能性特点，是一种***的数字化控制、保护、管理、测量的***直流系统。直流屏的调试，接通交流电源测试交流双电源切换装置是否工作正常，双电源切换装置的下口电压是否正常。交流部分测试正常后，依次闭合充电模块的交流开关，观察模块是否正常启动并测量模块输出电压和极性。充电模块启动正常并输出电压和极性正确后，接通电池组开关及各母线开关，测量电池组开关下口、合母、控母电压和极性是否正确，并观察电压表计是否方向打反。
直流屏为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。
