CT19BN-114户内真空断路器操作机构CT19BW操动机构 ZW7 ZN85 ZN28
  • 2022-10-16
  • 高压断路器
  • 0
  • 512
  • 扫一扫,手机访问
  • 100.00
  • (原价:¥102.00)
  • 分享:
  • 商品详情
  • 累计评价 0
  • 商品问答
  • 交易规则
商品详情页上方广告-970*?
  • 品牌:
  • CHLO川龙
  • 发货地:
  • 浙江
  • 产品规格:
  • CT19BW/CT19BN
  • 包装说明:
  • 木箱

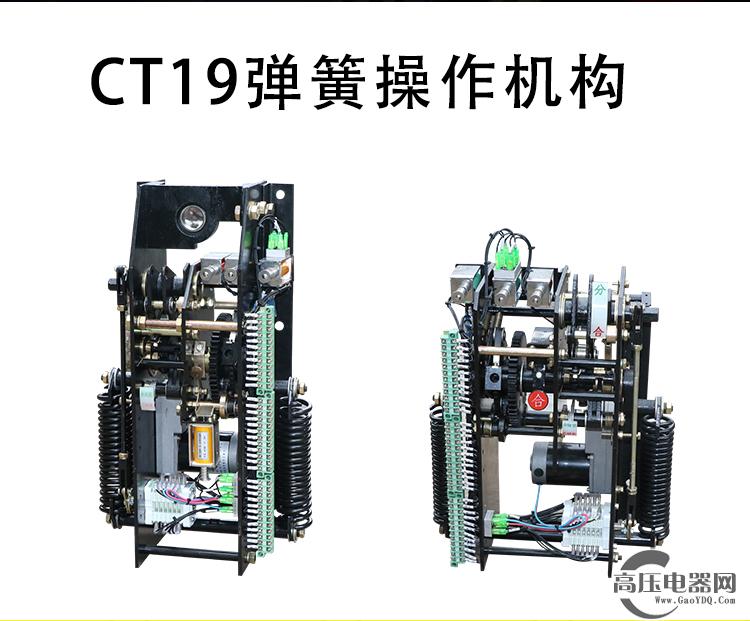

CT19B弹簧操作机构概述:
川龙CT19B弹簧操作机构
川龙CT19BN弹簧操作机构
川龙CT19BW弹簧操作机构
川龙CT19B-114弹簧操作机构
川龙CT19BN-114弹簧操作机构
川龙CT19BW-114弹簧操作机构
本产品可以操作各类10KV-35KV高压真空断路器及其合闸功与之相当的其他各类 高压断路器之用,例如,ZN85/ZN23,ZN28,ZW7,ZW32-40.5等电器设备。有过电流及失压脱扣保护功能,其寿机械寿命为2000次.由于该构宽宽比CT19A型有缩小,宽度仅300mm,不仅增加了机构整体的稳定性,更适宜于老柜上的无油化改造用.(该机构输出转换为50°~55°)
规格:
CT19B-I 重量:38 体积【宽×宽×深(mm】530×370×170
电动机输入功率:70 合闸弹簧:¢7.5 匹配真空断路器:20KA
机构输出轴工作转动角为50~55度。
主要技术参数
1.储能电机采用单相永磁直流电机,如用户需要采用交流电流电源时,则增加啬全波整流电流,(桥堆)供给储能电动机工作.
2.合分闸电磁铁采用螺管式电磁铁.
3.机构输出轴工作转动角为50~55度.

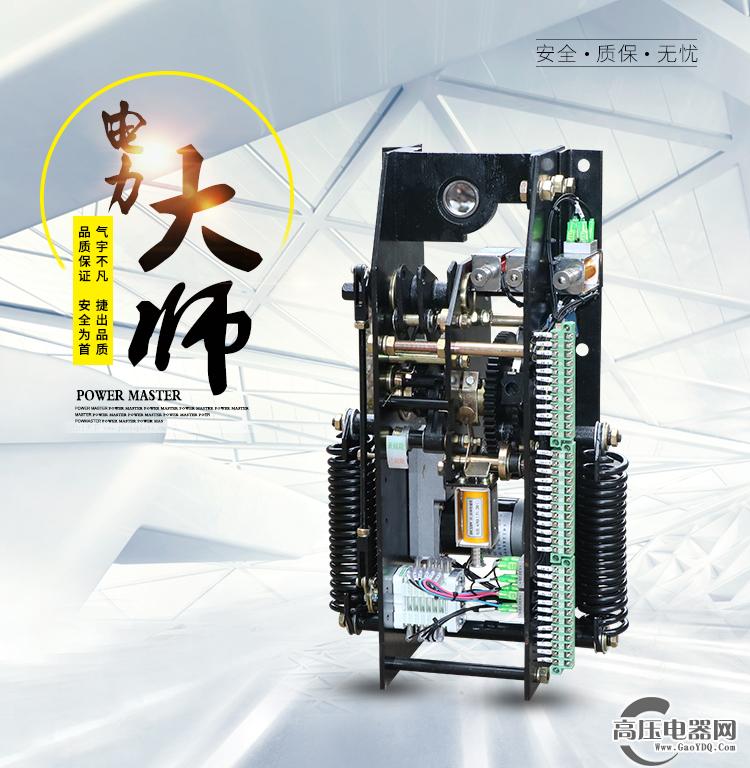

CT19B弹簧操作机构
弹簧操作机构的基本动作原理
合闸弹簧和跳闸弹簧是独立的,储能机构一般只给合闸弹簧储能,而跳闸弹簧一般是靠断路器合闸动作储能.在合闸回路中串联有开关储能接点,也就是说开关未储能就不能进行合闸。但分闸回路中没有串联有开关未储能接点。所以就算开关未储能,也可以跳开。(注意:这里的开关未储能指的是合闸弹簧未储能,而分闸弹簧未储能是没有接点出来的)。《上海湘开电气设备有限公司》 在断路器断开时,分闸弹簧是还没储能的,而合闸弹簧已储能。合闸时,合闸弹簧释放能量,合闸同时给分闸弹簧储能。以确保开关在合上的时候能跳开。合闸弹簧释放完能量时(开关刚合上),电机开始给合闸弹簧储能,这个大概需要十秒钟,此时就算合于故障,因为分闸弹簧已储能,所以能跳开。这也说明在手合于故障时,开关能马上跳开,但这种跳开之后不能马上再次重合(需要区别于重合闸),因为合闸还没储能,要等储能结束后才能再次送电。而如果是开关本来是合上的,此时开关的合闸弹簧和分闸弹簧都已储能。有故障时,分闸弹簧释放能量分闸。再过1秒左右,(由于合闸弹簧已储能)合闸弹簧释放能量进行合闸。《上海民塞电气设备有限公司》而在合闸结束的时候,分闸弹簧已储能结束,但合闸弹簧还没有储能好。如果这次合闸于故障,由于分闸弹簧以储能结束,所以开关能马上跳开。但跳开之后就不能再次马上合上了,需要等到合闸弹簧储能结束以后才行(一般开关需要30秒后才行,但我们实际情况就要等事故处理完毕后,才能重新再次试合)
